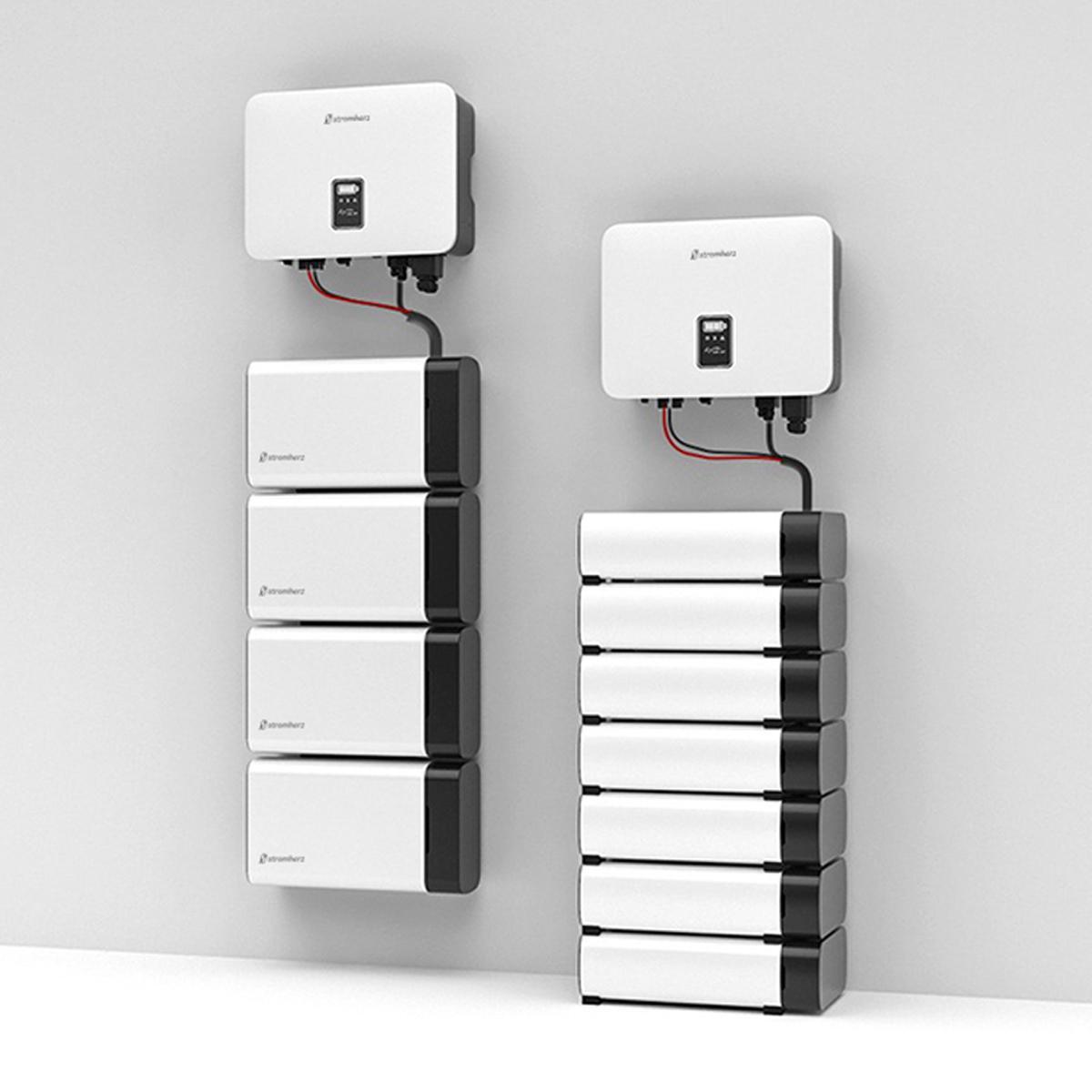

Сонячний гібридний інвертор STROMHERZ S-10KTL-ESS, BMS та S-24LiFePo4

Система STROMHERZ S-10KTL-ESS, BMS та S-24LiFePo4 підходить для:

• модернізації 3 фазної мережевої сонячної станції в гібридну, тобто забезпечує автономне живлення навантаження на час відключення напруги у зовнішній мережі;
• створення сонячної станції для забезпечення споживачів електроенергіє 24/7 та продажу надлишків за «зеленим» тарифом;
• створення автономної сонячної станції для навантаження потужністю до 10 кВт;
• збільшення вхідної потужністі від мережі.

Складається система з наступних позицій:

1. Гібридний трифазний сонячний інвертор STROMHERZ S-10KTL-ESS – 10 кВт, 3 фази, 2 МРРТ
2. Літій-залізо-фосфатний акумуляторний модуль STROMHERZ S-24LiFePo4 – 2,3 кВт*год, 3 шт
3. Блок керування зарядом батарей BMS STROMHERZ S-24LiFePo4

Особливості системи STROMHERZ S-10KTL-ESS, BMS та S-24LiFePo4

• Регулювання пікового навантаження із мережі

У налаштуваннях інвертора можна встановити “Максимально допустиму потужність від мережі”. Коли споживання навантаження менше, ніж це значення, навантаження живляться від сонячних панелей (пріоритет) і мережі. Якщо навантаження зросте до значення вище потужність сонячних панелей + «Максимально допустима потужність від мережі», до роботи включається акумуляторний блок. Цей параметр налаштування дозволить споживачеві вибрати оптимальний режим роботи станції та заощадити на оплаті електроенергії з мережі.

• Несиметричний вихід інвертор Stromherz

Інвертор Stromherz S-10KTL оснащений функцією несиметричного розподілу потужності по кожній фазі. Завдяки інтелектуальній системі розподілу потужності інвертор розподіляє одержану потужність по фазах залежно від навантаження. Максимальне пікове значення потужності, яке може видати інвертор на одну фазу – 4 кВт. Це значення одномоментно може бути видано лише на одну фазу.

• Симетричний вихід звичайного інвертора

Як працює звичайний гібридний інвертор у разі якщо споживання по фазах розподілено не рівномірно? Розглянемо налаштування з режимом роботи «за середньою фазою». Проаналізувавши загальне споживання, інвертор видає потужність рівними частинами по кожній фази, зі значенням рівним споживанню по середній фазі. В результаті ми отримуємо експорт якоїсь потужності по тій фазі, де вона в надлишку, а так само імпорт по тій фазі, де потужності інвертора, що видається, замало.

Стандартні режими

• Максимальне власне споживання PV

У цьому робочому режимі, коли потужності фотоелектричних панелей є достатньою, згенерована енергія забезпечуватиме навантаження, батарею та надходитиме у мережу в такій послідовності: Навантаження>Акумулятор>Мережа. Фотоелектрична енергія в першу чергу забезпечить енергією навантаження, потім зарядить акумуляторну батарею, та у разі надлишку подасть е/е до мережі. Коли фотоелектричної потужності недостатньо, акумуляторна батарея розряджається для живлення навантажень, а потім і мережа підключається, якщо потужності акумуляторної батареї недостатньо.

• Зміщення пікового навантаження

У цьому робочому режимі клієнт може встановити максимально допустиму потужність від мережі (“Pmax”) через додаток або дисплей інвертора. Коли споживання навантаження менше, ніж максимально допустима потужність від мережі, то живлення навантаження відбувається сонячним панелями та мережею одночасно. Коли споживання навантаження перевищує Pmax, необхідна потужність надходить з акумуляторного блоку або сонячного масиву. Фотоелектрична енергія матиме пріоритет для живлення навантаження, і якщо генерації недостатньо, то акумулятор негайно підтримуватиме навантаження в режимі реального часу. Щоб реалізувати функцію «Зміщення пікового навантаження», потужність навантаження, яка перевищує Pmax, має бути в межах максимальної вихідної потужності інвертора, інакше інвертор буде видавати лише максимальну дозволену потужність.

• Рівень ДБЖ

У цьому робочому режимі інвертор використовуватиме живлення від PV або мережі (встановлюється додатком), щоб заряджати акумулятор із повною потужністю та найвищим пріоритетом, доки він не буде повністю заряджен, і поки мережа є, акумулятор не буде розряджатись. Коли мережа відключена, живлення від PV та батареї забезпечуватимуть навантаження в реальному часі, підключене до резервного порту інвертора, одразу протягом 10 мс. У режимі ДБЖ, якщо батарея тривалий час не розряджається, інвертор буде періодично розряджати та заряджати батарею (кожний 1 тиждень) невеликим струмом приблизно 1 А, щоб скинути SOC батареї.

• Розклад заряду та розряду АКБ

У цьому робочому режимі клієнт може встановити розклад заряду та розряду за допомогою додатка, інвертор використовуватиме живлення від PV або мережі (вибирається додатком) для заряджання батареї в запланований період. Інвертор використовуватиме енергію від PV та батареї для забезпечення навантажень у запланований період, а недостатня частина буде забезпечуватися мережею.

• Поза мережею

У чистому автономному режимі енергія від фотоелектричної системи спочатку забезпечуватиме резервне навантаження, а потім заряджатиме батарею, якщо є надлишок фотоелектричної енергії. Коли живлення від PV недостатнє, акумуляторна батарея розряджається, щоб забезпечити резервне навантаження разом або без PV-модулів.

• Нульова генерація у мережу

У цьому робочому режимі, коли батарея повністю заряджена, і навантаження в режимі реального часу буде задоволено, інвертор автоматично зменшить генерацію PV, щоб запобігти введенню в мережу.

Гарантія

• 5 років на інвертор
• 10 років акумуляторний модуль
