Система крепления солнечных панелей Навес 54-2-2, бетонирование
Детали
| Вес | 610 кг |
|---|---|
| Габариты | 31300 × 3700 × 500 мм |

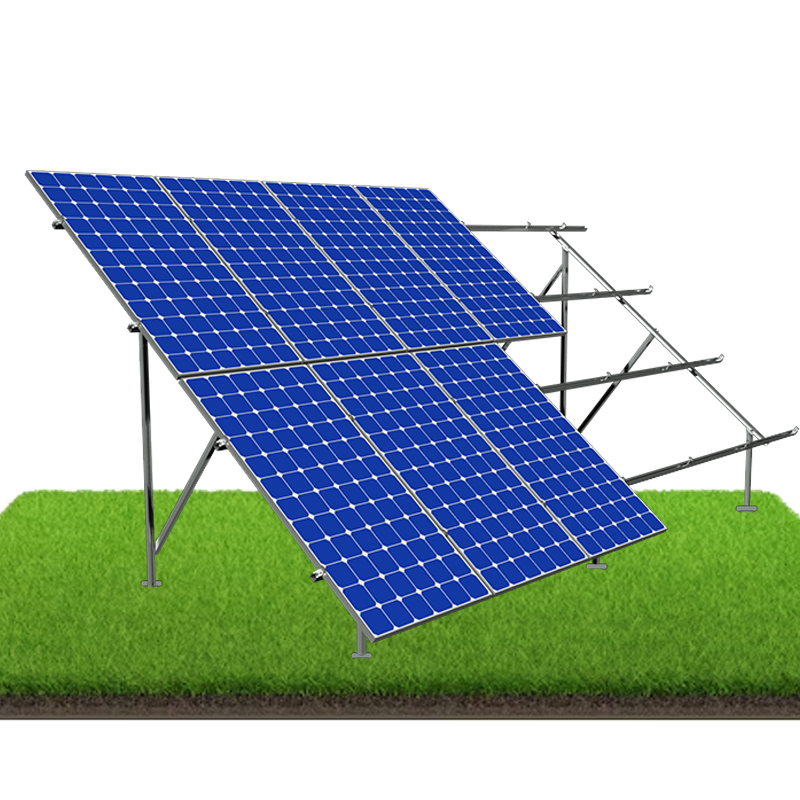

Система креплений «навес» для установки солнечных батарей на земле
Мы предлагаем высокотехнологичную систему крепления солнечных батарей из оцинкованных профилей С-образного сечения. Благодаря оцинкованному покрытию конструкция имеет хорошую коррозионную стойкость. Все участки профиля, подвергшиеся механической обработке, защищаются от коррозии цинковой эмалью. Торцы профилей закрываются дополнительными пластмассовыми заглушками.
- Оцинкованный профиль. Надежное покрытие на весь срок службы солнечной электростанции
- Болтовые соединения. Легкий и быстрый монтаж. Способна компенсировать неточности при бетонировании
- Бетонирование или винт. Бетонирование — низкая стоимость установки. Винт — возможность переноса — возможность переноса
Система для расположения 54 шт солнечных батарей
Портретное положение панелей. Размещение панелей вертикально в 2 ряда
Стойки под бетонирование. Углубление стойки на 1300 мм под землю
Особенности системы НАВИС, от компании ONLYSolar
- Высокотехнологичное решение. Оцинкованное покрытие исключает появление царапин при перевозке и сборке — нет необходимости в подкраске по месту установки. Система достаточно быстро собирается — сборка системы креплений на 30 кВт станцию занимает 1-2 дня у бригады из 2-х человек, земельные и бетонные работы — 1 рабочий день. При установке отсутствуют сварочные и слесарные работы — все соединения только резьбовые.
- Доступная цена. При всей массе преимуществ, конструкция имеет стоимость сравнимую со стоимостью окрашенных металлоконструкций из обычной стали.
- Наилучшее антикоррозийное покрытие. Элементы конструкции оцинкованы гальваническим способом с толщиной покрытия не менее 275 г/м.кв., что обеспечивает надежную защиту от коррозии на срок более 15 лет. Такое покрытие позволяет привести срок службы системы крепления к сроку службы всей солнечной элект-ростанции и снизить стоимость ее эксплуатации, благодаря отсутствию дополнительных покрасочных работ.
- Прочная система креплений для солнечных батарей. Основа конструкции — С-профили — изготовлены из высокопрочной стали С350 gt (USSteel Kosice, Словакия. Особенностью данной стали является ее высокая прочность: предел текчести 350 МПа при 245 МПа у Ст3, что обычно применяется для металлоконструкций. Вся конструкция просчитана на соответствие нормативным требованиям при воздействии снеговых и ветровых нагрузок для самых сложных климатических условий Украины (ветровая нагрузка — Мариуполь, снеговая — Киевская обл.).
- Собственное производство. Быстрый срок изготовления по индивидуальному заказу (под солнечные батареи разного размера) — составляет от 3 до 7 рабочих дней.
В комплект поставки входит:
- Профили
- Стойки
- Болтовые соединения
- Прижимы для солнечных панелей
- Просчеты на прочность в соответствии со стандартами
- Инструкция по установке металлоконструкции
- Гарантийный талон
Технические характеристики
| Угол установки солнечных батарей | 35 град |
| Расстояние от грунта до нижнего края панелей | 0,5 м |
| Количество солнечных батарей в ряду | 2 шт. |
| Количество рядов по ширине поля | 54 шт. |
| Установка на стойках | под беттонирование |
| Размер навеса в плане | 31,3х3,7 м |
| Занимаемая площадь | 116 кв.м. |
| Площадь фотополя | 141 кв.м |
| Количество стоек | 28 шт. |
| Расстояние между стойками по длине поля | 2350 мм |
| Расстояние между стойками юг на север | 2215 мм |
| Консольное свисание рельса за крайние стойки | 375 мм |
| Количество пролетов | 13 шт. |
| Количество рам | 14 шт. |
| Профили | 336 м |
| Вес конструкции | 610 кг |
