Система крепления солнечных панелей НОВ П 2-54-1, бетонирование
Детали
Система креплений ТТ НОВ с изменяемым углом наклона
Мы предлагаем высокотехнологичную систему креплений солнечных батарей из оцинкованных профилей С-образного сечения. Благодаря оцинкованному покрытию конструкция имеет наилучшую коррозионную стойкость (по сравнению с окрашенной). Торцы профилей также оцинкованные, закрываются дополнительными пластмассовыми заглушками. Вся конструкция выполнена из гнутого металлического оцинкованного С-образного профиля, что придает сборной конструкции максимальную прочность. Нашим клиентам мы предоставляем технические данные расчетов на ветровую и снеговую нагрузку индивидуально, в зависимости от региона и условий размещения.
- Оцинкованный профиль. Надежное покрытие на весь срок службы солнечной электростанции
- Болтовые соединения. Легкий и быстрый монтаж. Способна компенсировать неточности при бетонировании
- Бетонирование или винт. Бетонирование — низкая стоимость установки. Винт — возможность переноса — возможность переноса
Разнообразие размещения солнечных панелей
- Портретно. Размещение 2 и 3 панелей в высоту в портретном положении

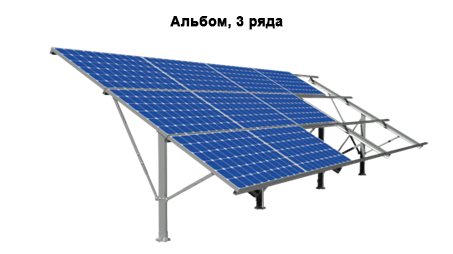

- Альбомно. Размещение 3 и 4 панелей в высоту в альбомном положении
Особенности системы НОВ от компании ONLYSolar
- Дополнительная генерация при изменении угла наклона. Основным преимуществом данной системы креплений солнечных панелей является повышенная выработка солнечной электростанции, по сравнению с системами со стационарным углом. Максимальная выработка солнечной батареи достигается при угле падения солнечных лучей к плоскости панели 90 градусов. Для каждого дня и месяца оптимальный угол расположения массива фотоэлектрических модулей свой. Расчетный рост производительности солнечной станции составляет 2,53% при изменении угла 4 раза в год, и 2,86% при изменении 12 раз в год.
- Высокотехнологичное решение. Оцинкованное покрытие исключает появление царапин при перевозке и сборке — нет необходимости в подкраске по месту установки. Система достаточно быстро собирается — сборка системы креплений на 30 кВт станцию занимает 1-2 дня у бригады из 2-х человек, земельные и бетонные работы — 2 рабочих дня. При установке отсутствуют сварочные и слесарные работы — все соединения только резьбовые.
- Доступная цена. При всей массе преимуществ, конструкция имеет стоимость сравнимую со стоимостью окрашенных металлоконструкций из обычной стали.
- Наилучшее антикоррозийное покрытие. Элементы конструкции оцинкованы горячим (телескопические раскосы) или гальваническим (С-профили) способом, что обеспечивает надежную защиту от коррозии сроком от 15 лет. Такое покрытие позволяет привести срок службы системы крепления к сроку службы всей солнечной электростанции и снизить стоимость ее эксплуатации, благодаря отсутствию дополнительных покрасочных работ.
- Прочная система креплений для солнечных батарей. Основа конструкции — С-профили — изготовлены из высокопрочной стали С350 gt (USSteel Kosice, Словакия. Особенностью данной стали является ее высокая прочность: предел текчести 350 МПа при 245 МПа у Ст3, что обычно применяется для металлоконструкций. Вся конструкция просчитана на соответствие нормативным требованиям при воздействии снеговых и ветровых нагрузок для самых сложных климатических условий Украины (ветровая нагрузка — Мариуполь, снеговая — Киевская обл.).
- Удобство в эксплуатации. Наша система создана людьми для людей, поэтому не требует никакого ухода и дает возможность изменять угол наклона даже стола на 80 панелей ОДНОМУ человеку за (примерно) 15-30 минут, благодаря размещению оси качания панелей вдоль центра масс конструкции и применению телескопических раскосов.
В комплект поставки входит:
- Профили
- Стойки
- Болтовые соединения
- Прижимы для солнечных панелей
- Просчеты на прочность в соответствии со стандартами
- Инструкция по установке металлоконструкции
- Гарантийный талон
Технические характеристики
| Изменяемый угол наклона установки солнечных батарей | лето — 25 град, весна/осень — 35 град, зима — 45 град |
| Количество солнечных батарей в ряду | 2 шт. |
| Количество рядов по ширине поля | 27 шт. |
| Установка на стойках | под беттонирование |
| Размер навеса в плане | 3,19х31,19 м |
| Количество стоек | 14 шт. |
| Расстояние между стойками | 2350 мм |
| Консольное свисание рельса за крайние стойки | 319 мм. |
| Расход бетона | 1,4 м.куб. |
Техническая документация
